Магнитожидкостное уплотнение

магнитная жидкость

Материал подготовил Власов А.М., ИГЭУ им.В.И.Ленина, г. Иваново

Магнитожидкостные уплотнения (МЖУ) относят к бесконтактным щелевым уплотнениям, работающим по принципу гидравлического зазора, в котором магнитная жидкость (МЖ) удерживается магнитным полем в рабочих зазорах между сопрягаемыми деталями.

Тип задачи
Осесимметричная задача магнитостатики.

Геометрия

Дано
Постоянный магнит имеет относительную магнитную проницаемость 1.29 и коэрцитивную силу 185 кA/м.
Кривая намагничивания стали:

Задача:
Рассчитать магнитное поле в областях возможного положения магнитной жидкости.

Решение:
Во время работы внутри и снаружи электродвигателя может образоваться перепад давления. В результате положение магнитной жидкости под зубцами полюсных наконечников будет изменяться. В модели нарисованы предполагаемые границы расположения магнитной жидкости. Сама магнитная жидкость не задавалась.

Результат:

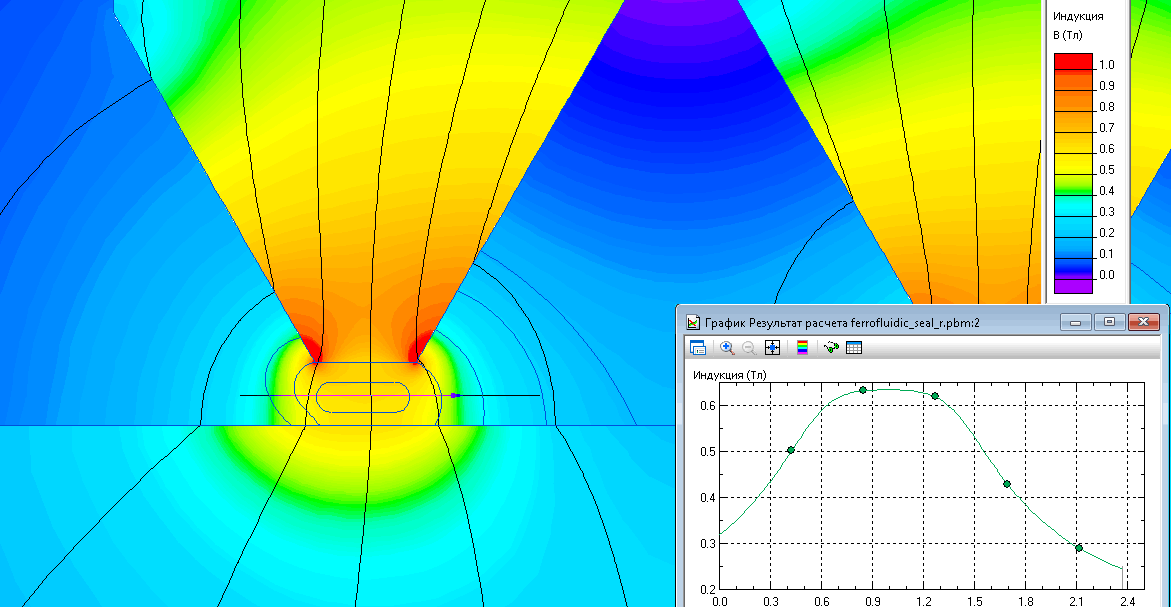

Распределение индукции магнитного поля под зубцом магнитожидкостного уплотнителя:
