Распределение электрического поля в слоях кожи мыши

медицина, электропорация, электрическое поле, электропроводность кожи

Тип задачи:
Плоско-параллельная задача электрического поля постоянных токов.

Геометрия:

dc_mice_skin_model_r

Дано:
Потенциал левой обкладки: U = 500; 1000 В
Потенциал правой обкладки: U = 0 В
Электропроводности слоев кожи: в левом столбце значения для здоровой кожи, в правом - для обожженной

γ, См/м γожог, См/м
Роговой слой 1.25e-5 0.13
Эпидермис 0.2 0.13
Дерма 0.2 0.13
Мышцы 0.4 0.13
Подкожный слой 0.02 0.13

Задание:
Рассчитать распределение напряженности электрического поля в слоях кожи лабораторной мыши при напряжении на электродах 500 и 1000 В и построить графики распределения напряженности поля вдоль слоев кожи

Решение:
Электрическое поле приложено к обожженному участку кожи мыши с помощью электродов. Обожженная кожа считается однородной, то есть электропроводности всех слоев одинаковы.

Результаты:
Картина электрического поля

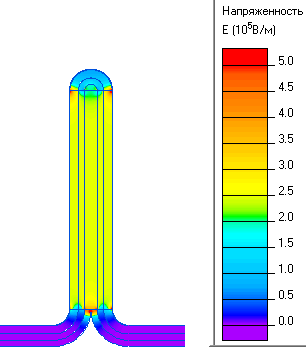

Напряжение 500 В

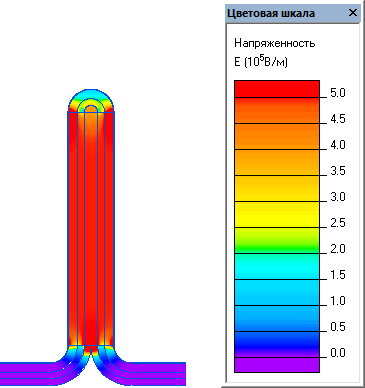

Напряжение 1000 В

График распределения напряженности E вдоль слоев кожи:

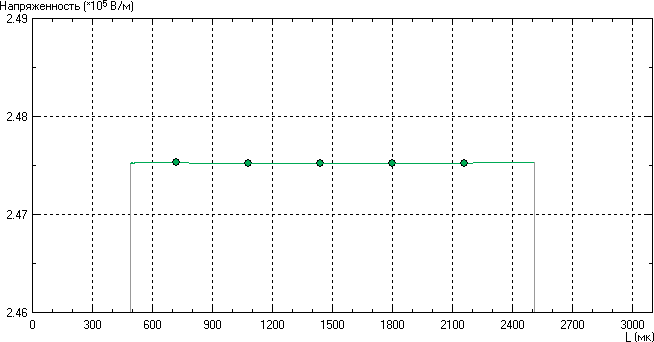

Напряжение 500 В

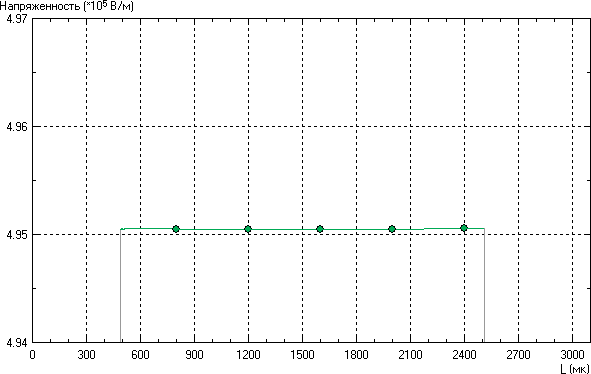

Напряжение 1000 В

Как видно, распределение напряженности поля в слоях кожи мыши достаточно однородно, что очень важно, когда будет производиться дезинфекция обожженного участка с помощью электропорации*.

*Статья "Электропорация" на Википедии
