Притяжение цилиндрического постоянного магнита к стальной пластине

постоянный магнит сила притяжения, магнит, магнитное поле постоянного магнита, сила, ферромагнитный, притяжение магнита к пластине

Взаимодействие постоянного магнита и ферромагнетика.

Тип задачи:

Осесимметричная задача магнитостатики

Геометрия:
Притяжение цилиндрического постоянного магнита к стальной пластине Рассчитать силу отрыва постоянного магнита от пластины. Стальная пластина Постоянный магнит δ l t D

D = 2" (50.8 мм) диаметр магнита;
l = 0.65" (16.51 мм) - толщина магнита;
t = 2" (50.8 мм) - толщина пластины;

Дано
магнит марки N35, Hc = 954930 А/м, Br = 1.26 Тл;
относительная магнитная проницаемость стали μсталь = 1000.

Задание
Рассчитать силу отрыва постоянного магнита от пластины.

Решение:
Чтобы получить точное значение, поверхность тела должна быть свободной и не касаться других тел. Поэтому мы разместили магнит на небольшом расстоянии δ = 0.005" (0.127 мм) от стальной пластины. Контур интегрирования проведен в воздухе и полностью окружает магнит.

Результат

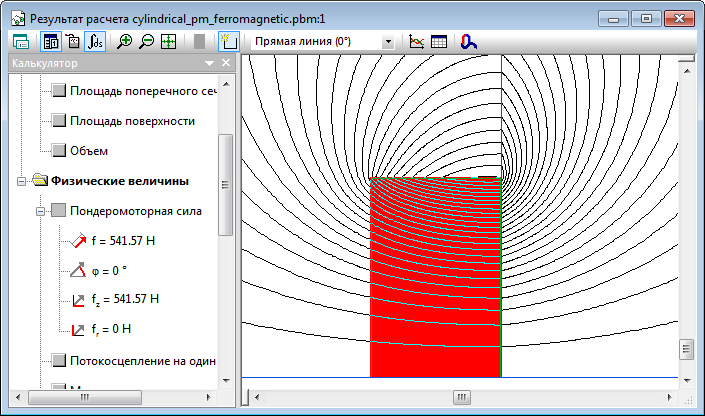

Сила отрыва постоянного магнита от пластины f = 540 Н.
Сила отрыва постоянного магнита от пластины

Значение, приводимое фирмой-изготовителем www.kjmagnetics.com: f = 510 Н (112.3 фунта, 1 фунт = 4.54 Н).
