Растяжение цилиндрического прутка

деформация прутка, распределение механических напряжений в прутке, закон Гука, распределение напряжений в прутке

Цилиндрический пруток из алюминиевого сплава растягивается двумя равными по модулю и противоположными по направлению силами, приложенными на его концах.

Тип задачи:
Осесимметричная задача упругих напряжений и деформаций

Геометрия:
Растяжение цилиндрического прутка Цилиндрический пруток из алюминиевого сплава растягивается двумя равными по модулю и противоположными по направлению силами, приложенными на его концах P=85 кН P=85 кН Алюминиевый сплав Ø30 мм L = 3000 мм

Дано
длина прутка L = 3000 мм;
диаметр поперечного сечения d = 30 мм;
модуль Юнга алюминиевого сплава E = 70 ГПа;
коэффициент Пуассона алюминиевого сплава ν=1/3;
растягивающее усилие P = 85 кН.

Задание
Рассчитать удлинение прутка, уменьшение диаметра и изменение объема.

Решение:
Один из концов прутка закрепляется, а на другом конце задается растягивающее усилие fz = P / S,
где S= 786·10-6[м²] - площадь поперечного сечения прутка.

Изменение объема можно посчитать, зная изменение длины dL и изменение толщины dr,
dV = (L+dL)·π·(r+dr)² - L·π·r².

Результат

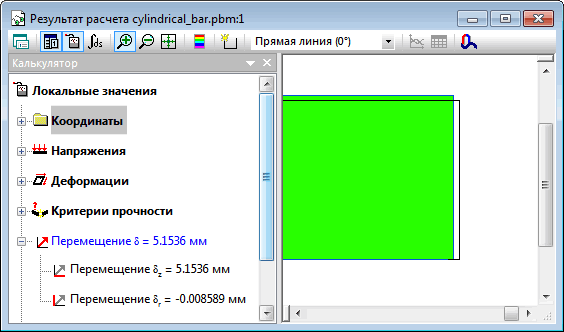

Изменение объема dV = (3000+5.1536)·π·(15-0.008589)² - 3000·π·15 = 1210.91 мм³.
Растяжение цилиндрического прутка

Удлинение, мм Сужение, мм Изменение объема, мм³
ELCUT 5.1536 0.017178 1210.9
Теория* 5.1557 0.017186 1214.8
Погрешность 0.04% 0.05% 0.3%

* James M. Gere, Stephen P. Timoshenko "Mechanics of materials", Third edition (1990), страницы 26-27. ISBN:0-534-92174-4.
