Реактор подмагничивания

нелинейная индуктивность реактора, индуктивность реактора

Реактор представляет собой катушку индуктивности на стальном сердечнике. Индуктивность реактора регулируется путем насыщения сердечника. Для насыщения сердечника используется обмотка управления работающая на постоянном токе. Вычислить индуктивность реактора в зависимости от величины управляющего тока.

Тип задачи:
Плоско-параллельная связанная задача магнитостатики и магнитного поля переменных токов.

Геометрия:

Дано:
Рабочий ток реактора (переменный) I~ = 300 A;
Число витков обмотки n = 300;
Частота f = 50 Гц;
Плотность ток управления (постоянный) j_ = 0.. 4 A/мм²;
Магнитная проницаемость сердечника μ - нелинейная:

Задача:
Вычислить индуктивность реактора в зависимости от величины управляющего тока.

Решение:
Сначала в задаче магнитостатики вычисляется магнитное поле управляющей обмотки и определяется уровень насыщения магнитопровода. Затем магнитное состояние передается в задачу магнитного поля переменных токов, где вычисляется индуктивность рабочей обмотки.

Результаты:

Плотность тока
управления, j
Индуктивность на
переменном токе, L~
0 A/мм² 0.3 Гн
2 A/мм² 0.16 Гн
4 A/мм² 0.1 Гн

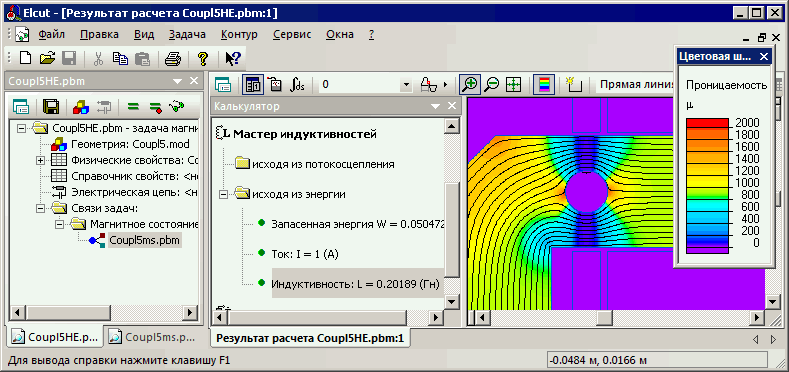

Расчет индуктивности реактора в ELCUT

  • Видео: Реактор подмагничивания
  • Смотреть на YouTube.
  • Скачать файлы задачи
