Огнестойкость железобетонной колонны

огнестойкость

Пример подготовил Владислав Ратушняк ()

С помощью программного комплекса ELCUT, испытанию подверглись три образца без статической нагрузки. В качестве образцов для испытаний использовались полые центрифугированные железобетонные колонны. Стенка армированна пространственным каркасом, состоящим из 7 равномерно распределенных по окружности стержней класса S500 диаметром 12 мм и приваренной к ним поперечной спиральной арматуры из проволоки В-1, диаметром 4 мм.

Тип задачи
Плоско-параллельная задача теплопроводности с граничными условиями конвекции.

Новый ресурс по
Теплотехническим расчетам в строительстве
www.izoterma.org

Геометрия
Горизонтальный разрез.
Огнестойкость железобетонной колонны Расчет температуры в колонне Воздух Бетон Воздух Бетон Воздух Металлокаркас Огнезащита Воздух Бетон Минвата Металлокаркас Огнезащита
Наружный диаметр 560 мм
Толщина стенки 55 мм
Толщина защитного слоя бетона 20 мм

Дано

МатериалТеплопроводность, Вт/(К*м)Теплоемкость, Дж/(кг*К)Плотность, кг/м³
Арматура, стержни S500505007850
Бетон М200 В151.58402400
Винты крепления огнезащиты604507850
Воздух13.9610051.2
Металлокаркас605007850
Минвата0.045840175
Огнезащита
Огнестойкие гипсовые плиты Knauf Fireboard толщиной 12.5 мм
0.22200850

На наружной поверхности задано граничное условие стандартного пожара [1].
T(t) = T0 + 345 * log((8*t/60) + 1)
T0 = +20 °C.

Задание
Определить огнестойкость конструкции.

Решение
Для определения огнестойкости образцы подвергались равномерному тепловому воздействию по всему наружному периметру огнезащитной конструкции на протяжении 60 минут.

Результат

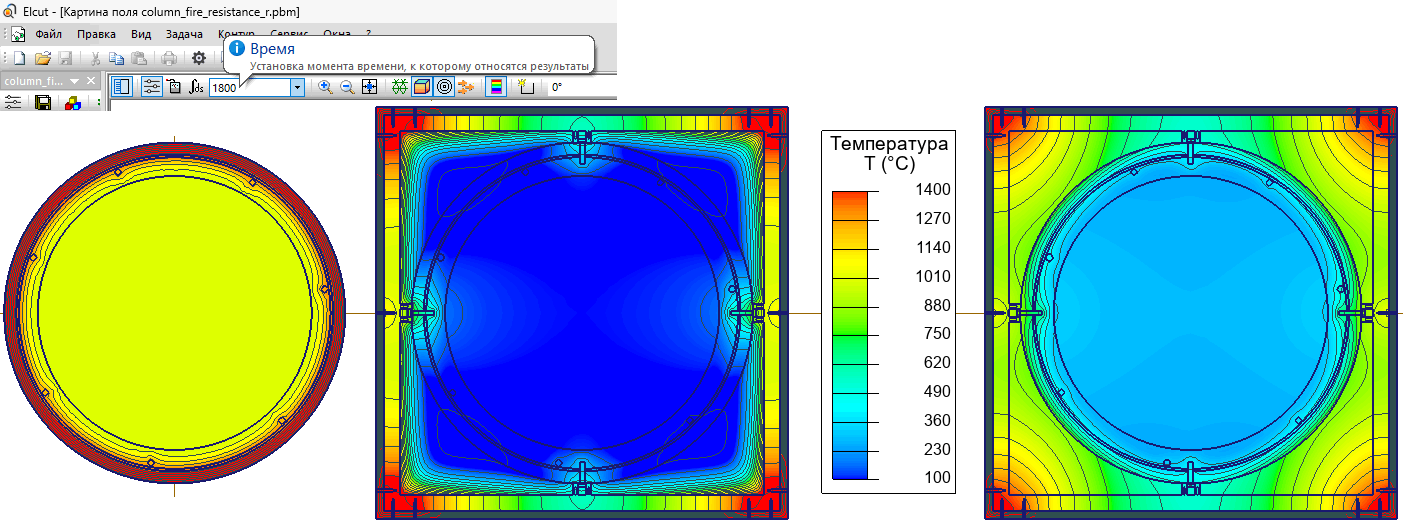

С помощью расчета температурного поля зоны с теплотехнической неоднородностью определена минимальная температура на внутренней поверхности ограждающей конструкции при расчетной температуре наружного воздуха. На картинке показано промежуточное распределение температуры через 30 минут после начала пожара.
Ознакомиться с полными результатами расчета, включая показатели на 60-й минуте, вы можете в приложенных файлах задачи.
Огнестойкость железобетонной колонны

Ссылки:
1. ГОСТ 30247.0-94 «Конструкции строительные. Методы испытаний на огнестойкость. Общие требования».
2. Владислав Ратушняк. Глава 3. Исследование и анализ полученных данных на основе испытания огнестойкости принятых конструктивных решений огнезащиты центрифугированной железобетонной колонны. 2025 г.
