Зубцовый момент генератора ветроустановки

зубцовый момент

Здесь рассматривается пример неудачной конструкции генератора ветроустановки. Число полюсов ротора выбрано равным 2p=12. Оказывается, что отношение числа пазов статора (Z1 = 48) к числу полюсов ротора — целое число.

Тип задачи
Плоско-параллельная задача магнитостатики.

Геометрия
Длина по оси составляет 400 мм.

Дано
Число пазов статора Z1 = 48
Число полюсов ротора 2p = 12
Коэрцитивная сила постоянного магнита H_c = 950 кА/м
Кривая намагничивания для статора и ротора:

Задача
Рассчитать зубцовый момент.

Решение
Зубцовый момент* возникает в результате взаимодействия магнитного поля постоянных магнитов и зубчатого статора. Ток в обмотке статора не задаётся, и момент измеряется для набора положений ротора. Расчёты автоматизированы с помощью надстройки LabelMover.

Результаты

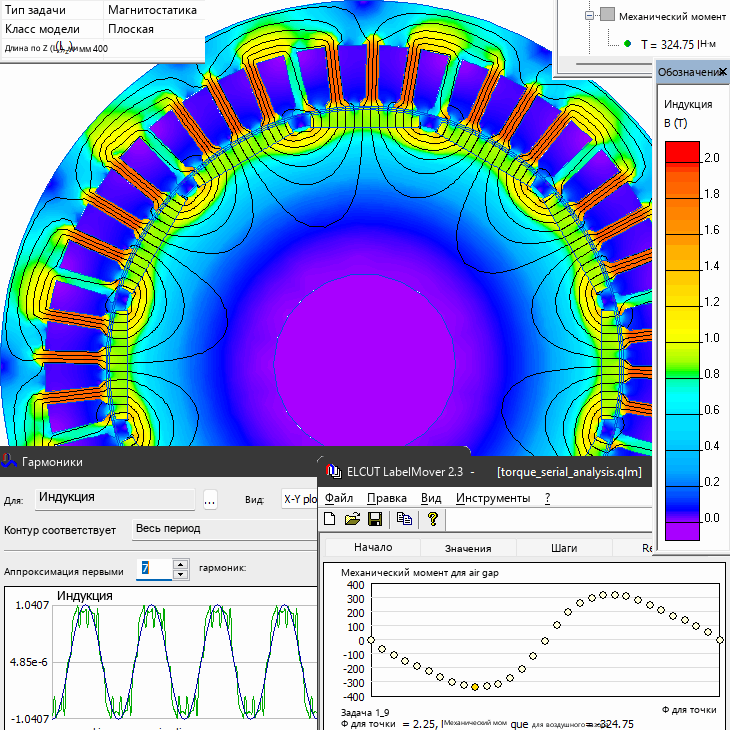

Первая гармоника индукции в воздушном зазоре составляет 1.04 Тл. Пиковое значение зубцового момента 324 Н·м на 400 мм осевой длины генератора.

Картина распределения индукции и величина первой гармоники.
