Анализ электрической цепи

омические потери электрической цепи, баланс мощности электрической цепи, цепной симулятор, электрическая цепь на переменном токе, мощность на переменном токе

В ELCUT есть возможность включения в расчётную модель электрической цепи. Цель данного примера проверить точность расчётов токов и напряжений в электрической цепи.

Тип задачи
Плоско-параллельная задача магнитного поля переменных токов.

Геометрия

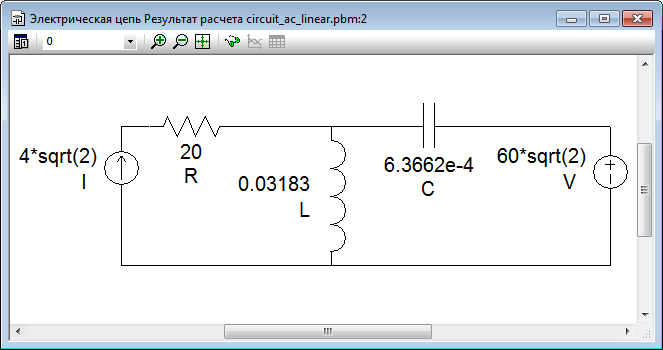

Как отмечено ниже в разделе Решение, в данной задаче геометрия подсоединенной к цепи полевой модели не влияет на расчет цепи. Цепь имеет следующую схему:

Дано
R = 20 Ом
XL = 10 Ом;
XC = 5 Ом;
Источник тока I = 4 А (действующее значение);
Источник напряжения V = 60 В (действующее значение);
Частота f = 50 Гц.

Задание
Определить токи и напряжения в ветвях цепи и проверить выполнение баланса мощностей.

Решение
ELCUT решает только связанные цепно-полевые задачи. В модель добавлен блок для расчета в нём магнитного поля. Блок не подключен к электрической цепи и на результат решения цепной задачи это не влияет. Все дальнейшие рассуждения и результаты относятся только к расчету цепи.

Полная мощность определяется как S = V * I' = P + i*Q,
где V - напряжение [В],
I' - сопряженный ток [A],
P - среднее значение активной мощности [Вт],
Q - реактивная мощность [В·Ар].

Результат

Расчет мощности в источнике напряжения V.
S(V) = 60@30° * 10.58@(-79.1°) = 634.8@(-49.1°) = 415.6 - i*479.8 [B·A].

В таблице представлены действующие значения напряжений и токов, средние значения мощностей.

Напряжение U, В

Ток I, A

Активная мощность P, Вт

Реактивная мощность Q, В*Aр

ELCUT Теория* ELCUT Теория* ELCUT Теория* ELCUT Теория*
R 80 @ 0° 80 @ 0° 4 @ 180° 4 @ 0° 320 320 0 0
L 105.8 @ 10.9° 105.8 @ 10.9° 10.58 @ 100.9° 10.58 @ -79.1° 0 0 1119.4 1119.4
C 52.9 @ 169.1° 52.9 @ -10.9° 10.58 @ 79.1° 10.58 @ 79.1° 0 0 -559.7 -559.7
V 60 @ 30° 60 @ 30° 10.58 @ -100.9° 10.58 @ 79.1° 415.6 415.6 -479.8 -479.8
I 185 @ 6.2° 185 @ 6.2° 4 @ 0° 4 @ 0° -735.6 -735.6 -79.9 -79.9

Баланс мощностей

0 0 0 0

*Mathematical Methods for Physicists. A Comprehensive Guide. 7th Edition. George Arfken, Hans Weber, Frank Harris. ISBN 978-0-12-384654-9. Страницы 973-978.
