Разряд конденсатора на RL-цепь. Совместное решение с Ngspice

переходный процесс катушка индуктивности, электрическая цепь Ngspice, разряд RLC цепи, разряд конденсатора через катушку

К заряженному конденсатору подключается катушка. Катушка представляет собой последовательное соединение индуктивности L1 и сопротивления R1.

Тип задачи
Осесимметричная задача магнитостатики.

Геометрия:
Capacitor discharge through coil Coil is represented by inductor L1 connected in series with resistor R1. D8 d4 10 мм

Схема электрической цепи:
цепь

Дано
Емкость конденсатора C1 = 100 мкФ
Число витков катушки n = 500
Активное сопротивление катушки R1 = 4.5 Ом
Магнитная проницаемость сердечника, μ определяется зависимостью B(H)

Задание
Рассчитать ток в цепи.

Решение
Программа VBA создает последовательность коротких временных интервалов и вызывает на каждом шаге ELCUT и Ngspice.

Длина и число шагов определяются в программе VBA, графический интерфейс которой представлен в таблице Excel.

Результат

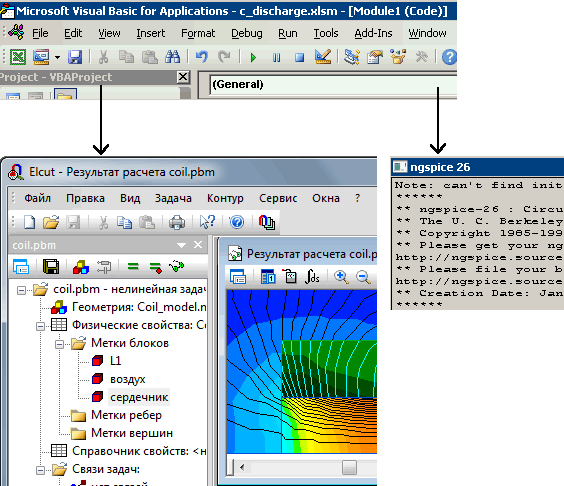

Совместная работа ELCUT и Ngspice
ELCUT и Ngspice
Напряжение и ток конденсатора

Индуктивность катушки в зависимости от тока катушки
