Кабельная муфта высокого напряжения

кабельная арматура, разделка кабеля, стресс конус

Основной проблемой при разработке и конструировании высоковольтной кабельной арматуры является обеспечение снижения неравномерности распределения электрического поля в усиливающей изоляции кабельной муфты.

Тип задачи
Осесимметричная задача расчета электрического поля переменных токов.

Геометрия

Дано
Напряжение проводника U = 64 кВ (действующее значение), частота f = 50 Гц.
Относительная диэлектрическая проницаемость материалов: масло 12, изолятор 2.3, тело конуса 22, рефлектор конуса 2.5.

Задание

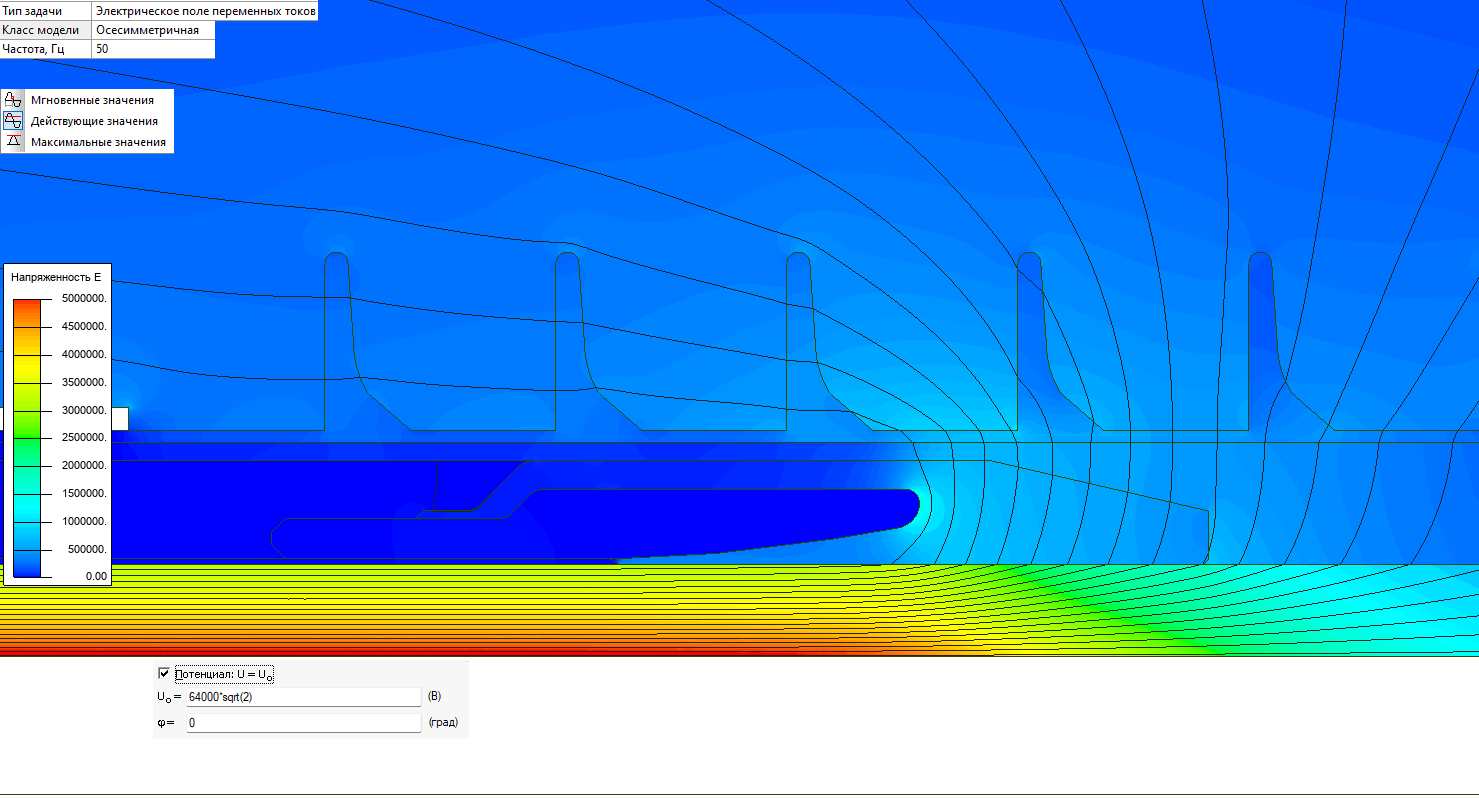

Рассчитать распределение напряженности электрического поля.

Решение
Полупроводники смоделированы, как материалы обладающие одновременно диэлектрической проницаемостью и небольшой электропроводностью 0.0002 См/м.
В ELCUT для синусоидальных величин мы должны указывать амплитуду, что в √2 больше, чем действующее значение: 64000*sqrt(2)

Результаты

Ссылка:
Дубицкий С. Д., Грешняков Г.В., Коровкин Н.В. К вопросу о конструировании кабельных муфт высокого напряжения. Силовая Электроника, №1, 2014.

• Скачать файлы задачи
