Удельные потери теплоты для шва кладки

шов кладки, стена ограждающая конструкция теплопотери, теплозащитная оболочка здания, теплотехническая неоднородность ограждающей конструкции, характеристики теплотехнических неоднородностей

Это пример расчета теплового сопротивления привносимого теплотехнической неоднородностью. Согласно СП 230.1325800.2015 "Конструкции ограждающие зданий. Характеристики теплотехнических неоднородностей", наибольший объем тепловых потерь через ограждающие конструкции приходится на стены.
Кроме того, по конструктивным соображениям стены - наиболее (теплотехнически) неоднородны. Для энергоэффективного строительства правильный учет тепловых потерь через стены является первейшей задачей.

Новый ресурс по
Теплотехническим расчетам в строительстве
www.izoterma.org

Тип задачи:
Стационарная задача теплопроводности

Геометрия:

Геометрия блока с раствором

Дано:
Теплопроводность кладки: λкладки = 0.08 Вт/K·м
Теплопроводность раствора:λраствор = 2 Вт/K·м;
Толщина стенки: 200 мм.
Толщина растворного шва: 2 мм.

Задание:
Определить удельные потери теплоты для шва кладки

Решение:
Удельные потери теплоты, обусловленные каждым элементом, находят сравнением потока теплоты через узел, содержащий элемент, и через тот же узел, но без исследуемого элемента.
Для нахождения теплового потока, зададимся температурами на левой и правой поверхностях стенки:
tлев. = -20 °C, tправ. = 20 °C.
Мы будем рассматривать небольшой участок стены, длиной Lz = 1 м, и высотой h = 0.2 м.

Тепловой поток через однородную стенку может быть вычислен аналитически по формуле:
Ф1 = λкладки * (tправ.-tлев.) * Площадь поверхности стены / Толщина стены,
где Площадь поверхности стены = Lz * h.

Тепловой поток через стену с неоднородностью находится по результатам численного моделирования.

Результат:
Тепловой поток через однородную стенку: Ф1 = 0.08 * (20 - (-20)) * (1*0.2) / (0.2+0.002+0.002) = 3.14 Вт/м²
Тепловой поток стенки со швом: Ф2 = 3.96 Вт/м².

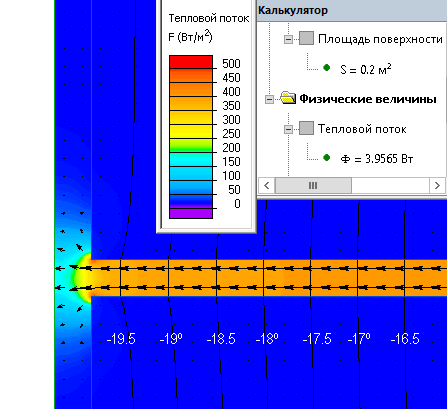

Тепловой поток через стенку со швом

Рассчитаем удельные потери теплоты для кладки со швом
Ψ = (Ф2 - Ф1) /Lz / (tправ.-tлев.) = (3.96 - 3.14) / 1 / 40 = 0.020 Вт/(м * °C)

Согласно таблицы Г1 из СП 230.1325800.2015, удельные потери теплоты равны Ψ = 0.017 Вт/(м * °C)

  • Видео: Удельные потери теплоты для шва кладки
  • Скачать файлы задачи

    Источник
    *СП 230.1325800.2015 "Конструкции ограждающие зданий. Характеристики теплотехнических неоднородностей", раздел Г.1 Швы кладки из блоков легкого, особо легкого и ячеистого бетонов
