Электропрогрев бетона в конструкциях с помощью стержневых электродов

зимнее бетонирование, электропрогрев бетона

Сущность метода состоит в том, что используется тепло, выделяемое в свежем бетоне при прохождении в нём тока между установленными электродами. Прогрев осуществляется обычно в не утеплённой опалубке, при этом используется пониженное напряжение (55...95В) трёхфазного переменного тока частотой 50Гц. За расчётный период прогрева (включая остывание до 0°С в наружных слоях) бетон конструкции должен набрать требуемую по проекту прочность.

Тип задачи
Плоско-параллельная связанная задача магнитного поля переменных токов и нестационарной теплопередачи.

Геометрия
электропрогрев бетона

Дано
Бетон монолитной железобетонной стены толщиной 250мм (или пилона 250х1000мм) с температурой +10°С уложен в опалубку (в качестве палубы – щиты ламинированной фанеры толщиной 20мм). Арматура толщиной 10мм, электроды из гладкой арматурной стали диаметром 6-8мм. Температура воздуха в расчётный период выдерживания бетона -10°С, скорость ветра 4м/с, длительность расчётного периода – 1 день.
Удельное сопротивление бетона в задаче постоянно и равно 1/2 от начального значения.

Задание

Определить распределение температуры в стене (пилоне) во время прогрева.

Результаты

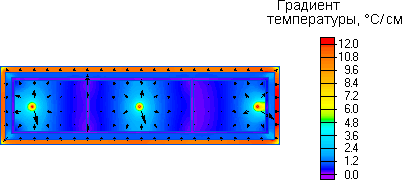

За расчётный период температура поднялась до 52°С в зоне электродов и до 22°С в зоне между электродами (max. средняя в объёме 23.7°С), перепад температуры постоянный, порядка 30°С. Максимальная скорость нагрева около 25°С/ч (в первый час), далее около 1.5°С/ч. Высокие градиенты температуры наблюдаются в зоне размещения электродов (около 15°С/см), в среднем по сечению бетона составляют до 2°С/см.

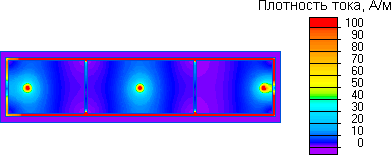

распределение плотности тока в бетоне

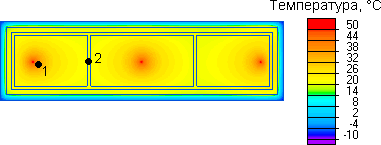

распределение температуры в бетоне

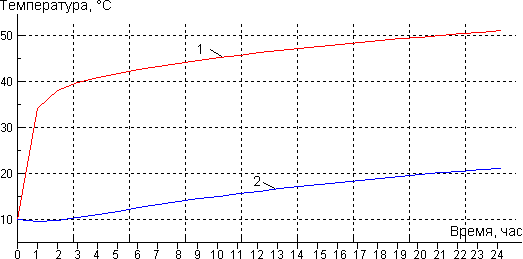

скорость нагрева бетона
нагрев бетона током

  • Скачать файлы задачи.
  • Видео: Электропрогрев бетона в конструкциях с помощью стержневых электродов
  • Смотреть на YouTube.
