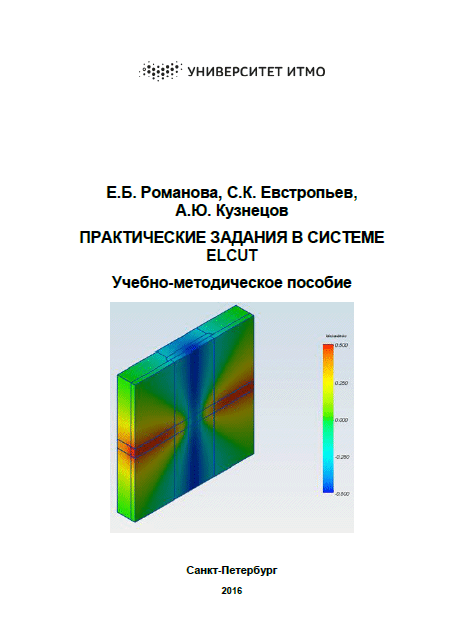

Практические задания в системе ELCUT

Романова Е.Б., Евстропьев С.К., Кузнецов А.Ю. (Санкт-Петербургский национальный исследовательский университет информационных технологий, механики и оптики)

В учебно-методическое пособие включены задачи: расчет на растяжение перфорированной пластины, расчет собственной емкости двухпроводной линии передачи, анализ распределения температуры в цилиндре, анализ распределения температуры в проводнике с током, расчет паразитной взаимной емкости. Пособие включает практические задачи, решение которых необходимо в ходе конструирования электронно-вычислительных средств.

Учебно-методическое пособие предназначено для студентов, обучающихся по направлению 11.03.03 "Конструирование и технология электронных средств" по бакалаврской программе "Проектирование и технология электронно-вычислительных средств" по дисциплине "Автоматизированное конструирование электронно-вычислительных средств".

Цель решения задач состоит в овладении студентом методики решения инженерных задач в CAE-системах. А также студент должен освоить методы анализа автоматизированных решений и получить навыки формулирования выводов по результатам решений. Практическая ориентация задач заключается в следующем: расчет на растяжение перфорированной пластины применяется при проектировании корпусов, стоек, рам и т.п. конструкций; расчет собственной емкости двухпроводной линии передачи используется в схемотехническом моделировании; анализ распределения температуры в цилиндре применяется при конструировании цилиндрических изделий, внутрь которых могут быть установлены печатные платы, навесные проводники и т.д; анализ распределения температуры в проводнике с током используется при анализе тепловых режимов навесных проводников; расчет паразитной взаимной емкости применяется при анализе целостности сигналов печатных плат. Задачи, представленные в данном пособии, применяются при выполнении научно-исследовательских, опытно-конструкторских и выпускных квалификационных работ.
