Линейный контур в цилиндрической задаче

Этот простой скрипт позволяет рассчитывать полномасштабные 3-мерные задачи, в которых источники поля обладают осевой симметрией.

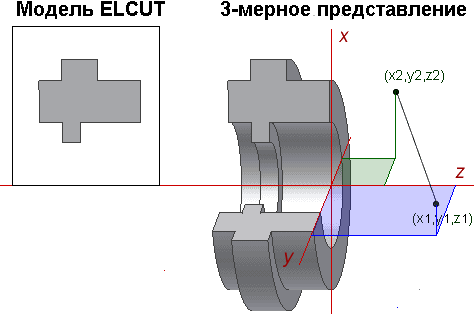

Осесимметричная модель показана на картинке выше. Блоку модели ELCUT соответствует объем, ребро соответствует поверхности, узел - круговой дуге. Линейный контур, соединяющий две точки (x1, y1, z1) и (x2, y2, z2) не может быть представлен в осесимметричной модели. Однако, возможно рассчитать поле в любой точке с известными цилиндрическими координатами.

Подпрограмма в Excel берёт несколько точек на линейном контуре, пересчитывает их координаты в цилиндрические, и затем делает таблицу с результатами расчётов в ELCUT для этих точек.
