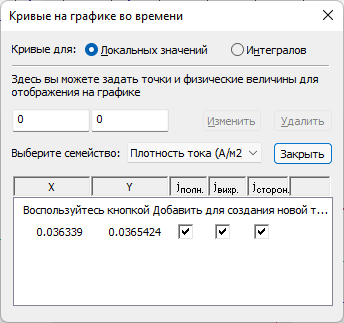

В окне графика во времени могут быть показаны зависимости локальных величин в одной или нескольких точках поля, или зависимости интегральных величин от времени. Для переключения между локальными и интегральными величинами используются радио-кнопки в верхней части диалогового окна.

В режиме локальных величин могут быть показаны кривые для нескольких точек. В свою очередь для каждой точки Вы можете указать свой набор физических величин для показа на графике. Физические величины разделены на группы по их размерности. Например: температура, градиент температуры и тепловой поток.

Чтобы добавить точку щелкните самую первую строчку в списке, затем введите координаты точки в соответствующие поля сверху и нажмите кнопку Добавить. Если Вы выделите точку в списке, то сможете изменить её координаты, а также включить и выключить те физические величины, которые Вы хотите показать на графике.

В выпадающем списке Выберите семейство можно переключаться между различными семействами кривых. Иначе можно выбрать семейство кривых в контекстном меню окна графика или обозначений.

В режиме интегральных величин можно выбрать для показа на графике одну из физических величин в списке. Если список интегралов пуст, или в нем нет интересующих вас величин, нужно закрыть диалоговое окно, построить или изменить контур интегрирования и вернуться в окно Кривые на графике снова.

Все изменения, которые вы делаете при работе с диалогом, немедленно отражаются в окне графика во времени. Диалог можно закрыть и вызвать диалог в любое удобное время.
