Список элементов электрической цепи

справка ELCUT

Содержание справки

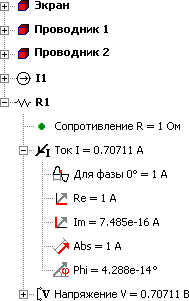

Панель списка элементов электрической цепи появляется вместе с окном схемы цепи, по команде Электрическая цепь в меню Вид картины поля.

Каждый элемент списка представлен свои схемным обозначением (отображается полужирным шрифтом) и двумя или тремя семействами значений. Для всех элементов выводится ток и падение напряжения, а для пассивных элементов и источников - также значение номинала.

Выделение элементов цепи в списке и на схеме цепи автоматически синхронизируется.

Элементу цепи соответствуют несколько строчек в списке. Все строки, кроме первой, по умолчанию скрыты. Для раскрытия списка нужно щелкнуть мышью маленький символ + (плюс) слева от элемента.

Ток и напряжение показываются в списке следующими значениями:

• Действующее значение (в верхней строке параметров элемента)
• Мгновенное значение для текущей фазы. Текущее значение фазы выбирается в окне картины поля
• Компоненты комплексного значения в алгебраической и тригонометрической формах.

В списке элементов цепи можно выделить любое количество строк, и поместить их в буфер обмена (команда Копировать в меню Правка). Выделенные строки можно также отбуксировать в другую программу, например, в текстовый редактор или процессор электронных таблиц.
