Окно свойств модели

справка ELCUT

Содержание справки

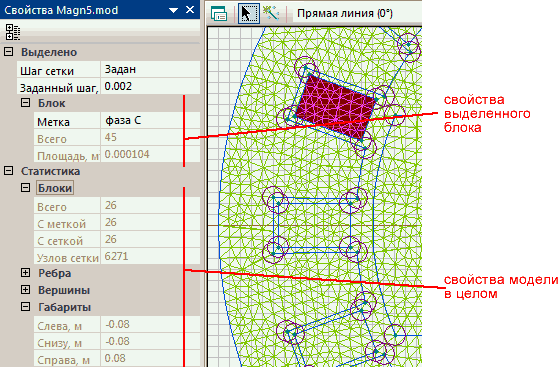

Окно свойств можно открыть или закрыть командой Свойства в меню Вид. Это окно обычно приклеено к окнам задач, либо может быть оставлено плавающим.

Окно свойств динамически показывает свойства той модели, которая является текущей в данный момент.

Здесь можно увидеть статистические свойства, относящиеся к геометрической модели в целом, а также свойства выделенных геометрических объектов (блоков, ребер, вершин). Такие свойства как метка объекта и шаг дискретизации можно изменить, вписав новое значение или выбрав его из списка.

Значение метки устанавливается отдельно для каждого типа выделенных геометрических объектов: блоков, ребер, вершин.

Чтобы установить шаг дискретизации, нужно сначала переключить режим в положение "Задан", и в появившемся поле "Заданный шаг" ввести числовое значение, либо выбрать его из списка.

Введенные значения будут присвоены выделенным объектам немедленно.
