Поверхности равного уровня

справка ELCUT

Содержание справки

Презентация Поверхности равного уровня изображает поверхности равного потенциала. Поверхности могут быть монохромными или окрашенными в соответствии со значением потенциала. При этом, по определению, каждая отдельная поверхность будет целиком окрашена в один цвет. Для включения и выключения поверхностей равного потенциала используется команда Поверхности равного уровня в меню Вид или кнопка на панели инструментов картины поля.

Выбор физической величины для показа в виде поверхностей равного уровня не предусмотрен - это всегда потенциал U в электрических задачах, температура Т в задачах теплопроводности и тому подобное.

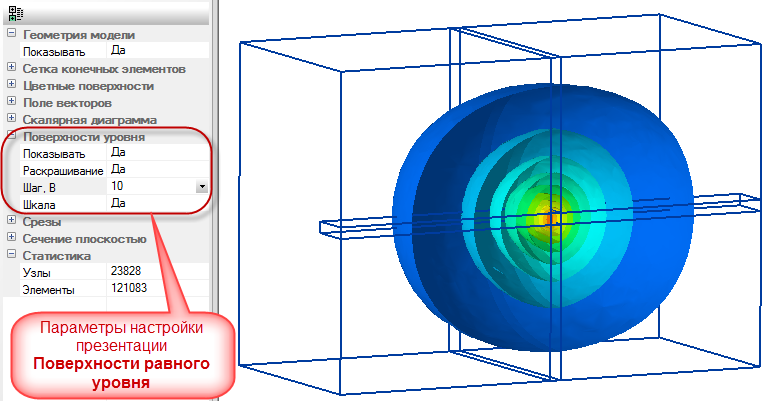

Настройки скалярной диаграммы включают в себя следующие параметры:

1. Раскрашивать или нет поверхности в соответствии со значением потенциала
2. Шаг потенциала ΔU между соседними поверхностями
3. Показывать или не показывать цветовую шкалу (если включена раскраска поверхностей).
