В редакторе трехмерной модели, полученной путем импорта геометрии из CAD, на панели инструментов добавлена кнопка Добавлять Вершины для перехода в режим вставки дополнительных вершин. Клавиатурное сокращение INS работает, как переключатель между режимом вставки и обычным режимом. При переходе в режим вставки курсор меняет форму на перекрестье.

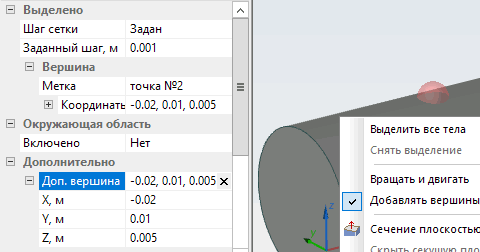

Добавление вершин к импортированной 3D модели

В режиме вставки, когда курсор находится над подсвеченной гранью или подсвеченным ребром, нажатие левой кнопки мыши приводит к созданию дополнительной вершины модели. Список всех дополнительных вершин содержится в окне свойств в разделе Дополнительно.

Каждую из дополнительных вершин можно удалить нажатием кнопки Х справа от заголовка, или изменить её координаты. Пользователь изменяет координаты дополнительной вершины, редактируя численные значения по одному, или несколько значений сразу, и завершает редактирование нажатием клавиши Enter.

В списке Дополнительно отражаются координаты, введенные пользователем, в то время как истинные координаты могут быть перевычислены с тем, чтобы вершина по-прежнему находилась на той же грани (ребре), где она была изначально создана. Истинные координаты вершины отображаются в окне свойств в разделе Выделено / Вершина / Координаты, когда дополнительная вершина выделена.

Дополнительные вершины обычно используются для более точного управления густотой сетки. Для этого дополнительной вершине может быть присвоен желательный шаг сетки конечных элементов. Дополнительная вершина также может иметь метку и ассоциированное с меткой граничное условие или источник поля.
