Потоки рассеяния в явнополюсной машине

Минимизация утечки магнитного потока явнополюсной машины является одной из проблем возникающих при проектировании электрических синхронных электрических машин и машин постоянного тока. Часть полюсного потока замыкается через воздушный зазор, не проходя через ротор или статор. Это называется потоком утечки.

Давайте вычислим поток утечки явнополюсного электродвигателя постоянного тока.

  1. Задайте постоянный ток в обмотке полюса. Обмотка состоит из многих проводников. Нас не интересуют вихревые токи или индуцированное напряжение. Поэтому мы можем заменить обмотку одним витком. Подробнее об этом подходе можно посмотреть в статье моделирование обмотки.

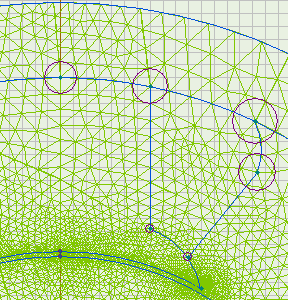

    модель явнополюсной машины

  2. Запустите процедуру расчета
  3. Для измерения полного потока через полюс, задайте контур проходящий через полюс. Для измерения полезного потока задайте контур в воздушном зазоре, проходящий вдоль полюса.

    магнитный поток полюса

    Поток утечки это разница между полным и полезным потоком. Смотрите пример вычисление потока явнополюсной машины
