Импульсный трансформатор

включение трансформатора на импульс напряжения, магнитное поле трансформатора

Прямоугольный импульс напряжения приложен к первичной обмотке трансформатора.

Тип задачи
Плоско-параллельная задача нестационарного магнитного поля с присоединенной электрической цепью.

Геометрия

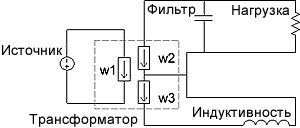

Импульсный трансформатор Прямоугольный импульс напряжения приложен к первичной обмотке трансформатора. Расчет тока вторичной обмотки в зависимости от времени U1 Фильтр Нагрузка L Сердечник Первичная Вторичная Третичная

Дано
Магнитная проницаемость стального сердечника μ = 500;
Электропроводность обмотки (медь) g = 56 МСм/м;
Число витков обмоток w1 = 20, w2 = 40, w3 = 20
Прямоугольный импульса напряжения U1 = 0.5 В, длительность t = 0.1 с.

Задача:
Рассчитать ток вторичной обмотки в зависимости от времени.

Решение
Ввиду симметрии задачи оставим в расчетной области только четвертину трансформатора. Тогда в электрической цепи мы получим вчетверо меньшую ЭДС. Для сохранения неизменной величины тока, нам следует разделить на 4 параметры элементов электрической схемы (источников и пассивных элементов).

Результат
Зависимость тока от времени в обмотках:


ток импульсного трансформатора
