Распределение механических напряжений в длинном соленоиде

катушка, соленоид, обмотка, напряжение, мультифизическое моделирование катушки

Пример расчета механических напряжений в катушке, выполненный в программе ELCUT.

Тип задачи:
Осесимметричная магнито-механическая задача.

Геометрия:
Распределение механических напряжений в длинном соленоиде Весьма протяженный соленоид с постоянным током в обмотке Обмотка R1 R2

Дано:
R1 = 5 мм; R2 = 10 мм;
Плотность тока j = 4·106 A/м²;
Модуль Юнга катушки E = 1.075·1011 Н/м²;
Коэффициент Пуассона катушки ν = 0.33.

Задача:
Вычислить распределение механических напряжений в катушке.

Результат:

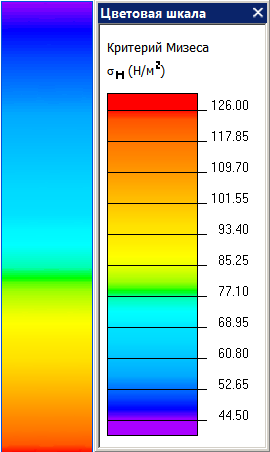

Механические напряжения в катушке

  • Видео: Распределение механических напряжений в длинном соленоиде
  • Смотреть на YouTube.
  • Скачать файлы задачи.
