Паз электрической машины

Пример расчета паза электрической машины, выполненный в программе ELCUT.

Тип задачи:
Плоская задача теплопередачи с конвекцией.

Геометрия:

Модель паза электрической машины

Все размеры в миллиметрах.

Дано:
Плотность тока j = 4.5 A/мм2.
Электропроводность меди g = 56e6 См/м.

Задача:
Определить температуру в пазу.

Решение:

Объемная мощность тепловыделения Q = j2 / g = 360 кВт/м3.

Загрузить видео.

Смотреть видео.

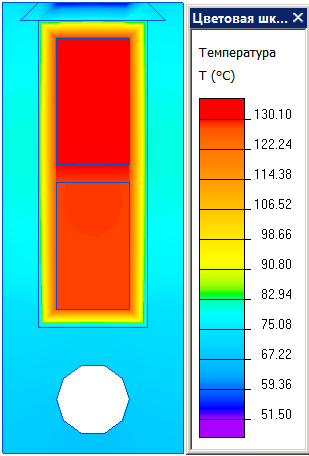

Распределение температуры в пазу электрической машины:

Распределение температуры в пазу электрической машины

Загрузить файлы задачи.
