Проводник в пазу электрической машины

Пример моделирования паза электрической машины, выполненный в программе ELCUT.

Тип задачи:
Плоская задача переменного (синусоидального) магнитного поля.

Геометрия:

Модель паза электрической машины

Все размеры в миллиметрах.

Дано:
Магнитная проницаемость воздуха μ = 1;
Магнитная проницаемость стали μ = 1000;
Электропроводность меди g = 58·106 См/м;
Ток I = 500 A;
Частота f = 50 Гц.

Задача:
Определить сопротивление проводника с учетом поверхностного эффекта.

Результат:

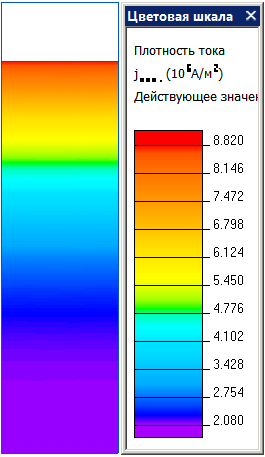

Распределение плотности тока в пазу электрической машины

View movie Смотреть на YouTube.

Скачать файлы задачи.
