Электрическая бытовая розетка

бытовая электрическая розетка

Связь КОМПАС-ELCUT на примере модели электрической розетки.

Тип задачи
3D импорт задача электростатики.

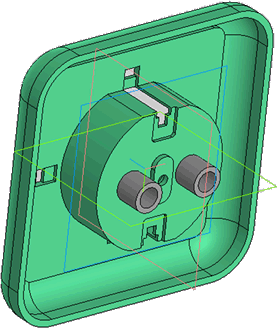

Геометрия

Дано
Диэлектрическая проницаемость пластика ε_r = 3,
Приложенное напряжение U = 220 В (действующее).

Задание
Рассчитать распределение напряженности электрического поля по поверхности крышки розетки.

Решение
С точки зрения электрической прочности, интересуют пиковые значения напряженности поля. Для синусоидального напряжения пиковое значение получается в √2 раз больше, чем действующее значение.

Результат

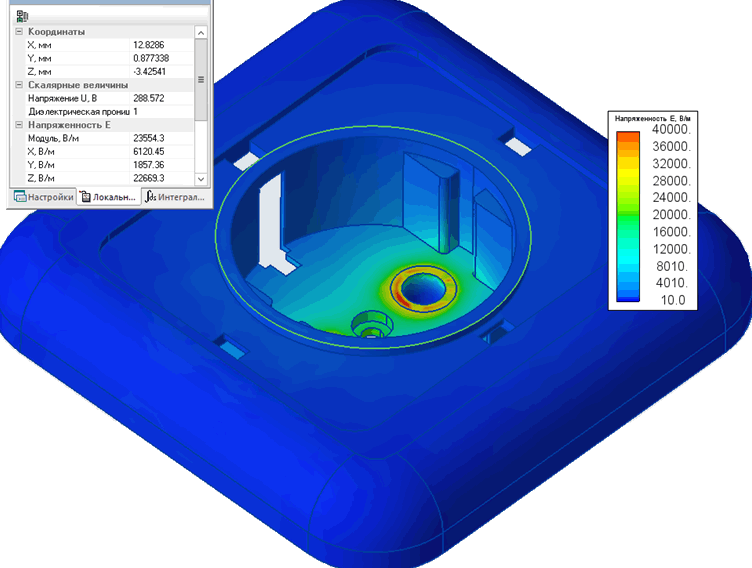

Распределение напряженности электрического поля снаружи от розетки.

• Видео: Электрическая бытовая розетка

• Смотреть на YouTube
• Скачать файлы задачи
