Высоковольтный выключатель

Выключатель состоит из двух групп электродов (нулевой и высоковольтный), помещенных в металлический корпус. Имеется также экранирующий дисковый электрод, имеющий общий потенциал с корпусом.

Тип задачи
3D импорт задача электростатики.

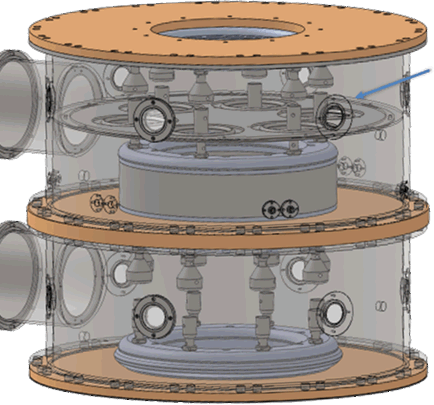

Геометрия

Дано
Диэлектрическая проницаемость воды ε_r = 81,
Приложенное напряжение U = 4 МВ.

Задание
Рассчитать распределение напряженности поля в выключателе, определить накопленные заряды на электродах.

Результат

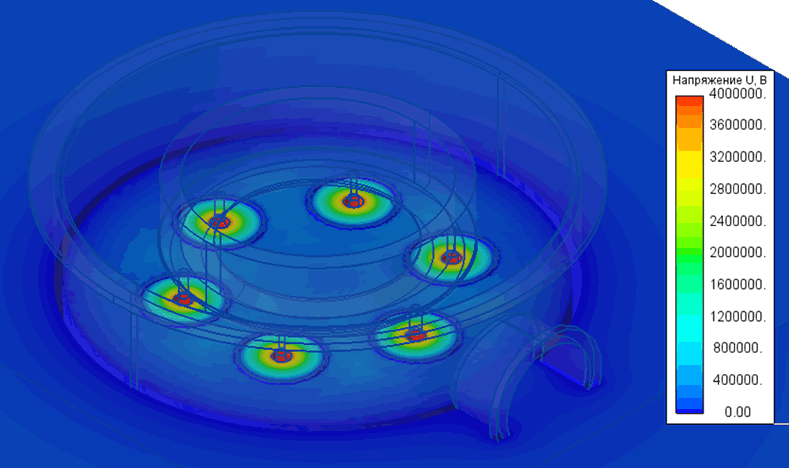

Распределение напряженности электрического поля вокруг электродов.

• Видео: Высоковольтный выключатель

• Скачать файлы задачи
