Линейный асинхронный двигатель

линейный привод, линейное тяговое усилие ЛАД, моделирование двигателя

Пример предоставлен проф. Черных И.В. (УГТУ-УПИ)

Рассчитать картину электромагнитного поля. Построить графики распределения плотности тока в проводящем слое вторичного элемента (ВЭ) и индукции в воздушном зазоре линейного асинхронного двигателя (ЛАД). Определить тяговое усилие ЛАД.

Тип задачи
Плоско-параллельная задача синусоидального магнитного поля.

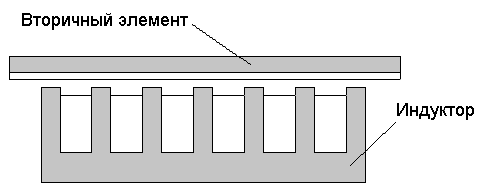

Геометрия

Дано
Зубцовое деление: 32 мм.
Ширина паза: 20 мм.
Высота паза: 41 мм.
Высота проводника: 36 мм.
Высота ярма индуктора: 19 мм.
Воздушный зазор: 5 мм.
Толщина проводящего покрытия ВЭ: 5 мм.
Толщина сердечника ВЭ: 10 мм.

Относительная магнитная проницаемость стали индуктора μ = 1000.
Относительная магнитная проницаемость стали ВЭ μ = 10.
Относительная магнитная проницаемость проводников индуктора, проводящего покрытия ВЭ и воздуха m = 1.
Удельная электропроводность покрытия ВЭ σ = 33 000 000 См/м.
Удельная электропроводность проводников обмотки σ = 56 000 000 См/м.
Электропроводность сердечников индуктора и ВЭ σ = 0 См/м.
Действующее значение тока в проводнике I = 2608 А. Частота тока f = 50 Гц.
Фаза тока в каждом пазу определяется схемой обмотки.

Результат

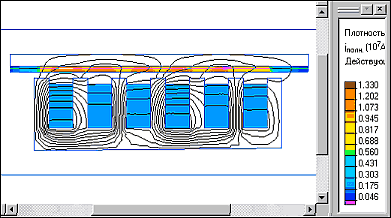

1. Картина распределения плотности тока

2. Картина распределения магнитной индукции

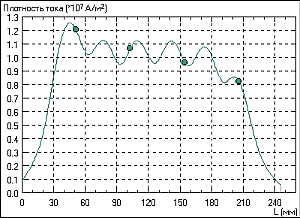

3. График распределения плотности тока в проводящем слое вторичного элемента.

4. График распределения магнитной индукции в воздушном зазоре ЛАД

5. Тяговое усилие вторичного элемента
F_x = 260 Н.

• Скачать файлы задачи
