Клетка Фарадея

экранирование клетка Фарадея, электрическое поле, высоковольтный проводник

Оборудование располагается вблизи высоковольтной линии электропередачи и защищено от сильного электрического поля с помощью клетки Фарадея. Оборудование находится внутри клетки и к нему обеспечен доступ персонала. Напряженность электрического поля не должна превышать 5 кВ/м по санитарным нормам.

Тип задачи
3D задача электростатика.

Геометрия
Клетка Фарадея Оборудование располагается вблизи высоковольтной линии электропередачи и защищено от сильного электрического поля с помощью клетки Фарадея. Провод ЛЭП Экранируемая зона Клетка Фарадея 2.5 м 10 м

Дано
Относительная диэлектрическая проницаемость воздуха εr = 1,
Линейное напряжение линии электропередачи V = 330 кВ (действующее значение, RMS).
Потенциал на поверхности клетки - 0 В.

Задание
Рассчитать распределение напряженности электрического поля внутри клетки Фарадея.

Решение
Линейное напряжение измеряется между проводами фаз. Фазное напряжение (между фазой и землей) в √3 раза меньше линейного.
Необходимо задать амплитудное значение напряжения (*√2).
Защищаемое оборудование не показано в модели.

Результаты:

Поверхности равного потенциала вблизи клетки Фарадея.
Поверхности равного потенциала вблизи клетки Фарадея

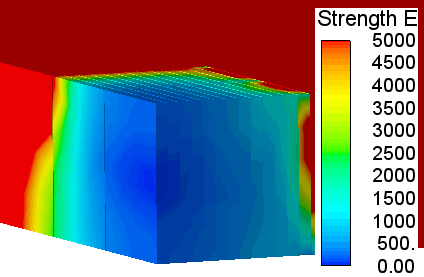

Распределение напряженности электрического поля внутри клетки Фарадея.
Распределение напряженности электрического поля внутри клетки Фарадея
