Электрический измерительный шунт

Тип задачи:
трехмерная задача электрического поля постоянных токов.

Геометрия:

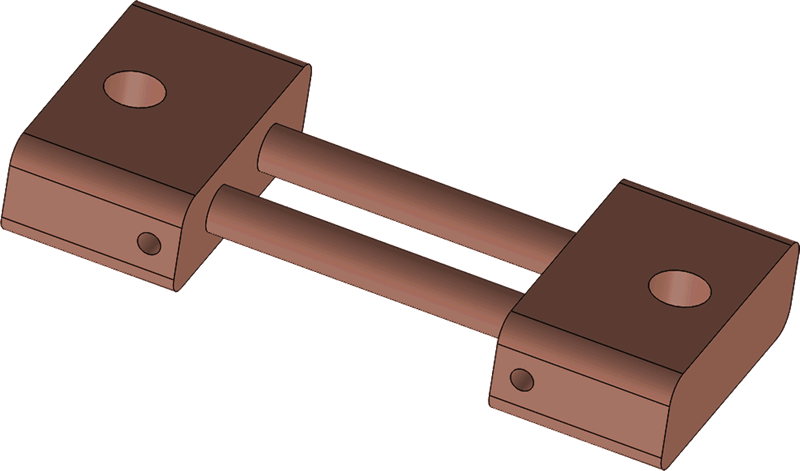

Электрический шунт

Дано:
Электропроводность медиγ = 56e6 См/м;
Номинальный ток I = 100 A.

Задание:
Определить электрическое сопротивление измерительного шунта.

Решение:
Одна контактная площадка заземлена, а другая подключена к источнику тока. Тогда задача сводится к определению потенциала источника тока.

Результат:
Падение напряжения на шунте 1.09 мВ (при токе 100 А).
Электрическое сопротивление измерительного шунта 10.9 мкОм.
Распределение плотности тока в шунте

Распределение плотности тока в шунте
