Температурное поле внутри тигельной печи

Тип задачи:
Плоская задача теплопередачи.

Геометрия:

Crucible stove model

Высота печи = 740 мм;
Ширина печи = 800 мм.

Дано:
Температура внутри печи: 700°C;
Температура снаружи: 50°C;
Коэффициент теплопроводности минеральной ваты: 0.0583 Вт/К·м;
Коэффициент теплопроводности стеклоленты: 0.058 Вт/К·м;
Коэффициент теплопроводности огнеупорной глины: 0.837+0.582·T Вт/К·м;

Задание:
Рассчитать распределение температуры в тигельной печи.

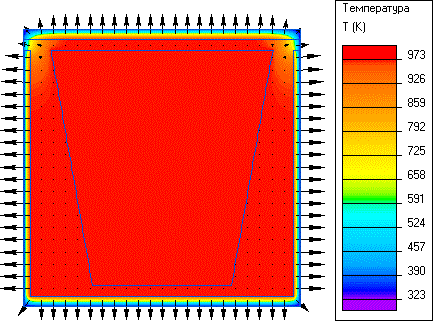

Результаты:

Распределение температуры.

crucible stove temperature distribution

Скачать файлы задачи.
