Цилиндрические постоянные магниты. Вариант 1: соосное расположение.

Цилиндрические магниты намагничены по оси и произвольно расположены в пространстве. Определить силу взаимодействия между магнитами.

Тип задачи:
Осесимметричная задача магнитостатики.

Геометрия:

модель цилиндрических постоянных магнитов в соосном расположении

Дано:
dz = 2 см,
Диаметр цилиндра D = 1 см,
Высота цилиндра H = 4 см,
Относительная магнитная проницаемость магнитов μ = 1.05,
Коэрцитивная сила постоянных магнитов Hc = 1 000 000 А/м.

Задача:
Рассчитать силу взаимодействия между двумя цилиндрическими магнитами.

Решение:
Результирующее поле может быть представлено наложением полей отдельных магнитов. Утилита СylPMforce3D осуществляет расчет магнитной силы, автоматически суммируя несколько осесимметричных полей постоянного тока, смоделированных в ELCUT.

Результаты:

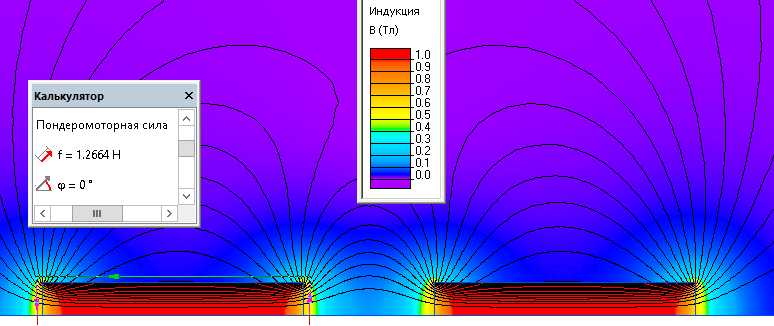

ELCUT 2D осесимметричная задача расчета силы притяжения цилиндрических постоянных магнитов

притяжение цилиндрических постоянных магнитов

Вариант 3. Coocное расположение

Fx

Fy

Fz

Утилита СylPMforce3D

0.8e-15 Н

1e-15 Н

1.26 Н

  • ELCUT 2D осесимметричная задача
  • 0 Н

    0 Н

    1.27 Н

    ANSYS 3D

    -0.10 Н

    0.07 Н

    1.30 Н

  • Скачать файлы задачи.
