Поляризованное реле

электромагнитный привод реле, постоянный магнит, переходный процесс катушки

Поляризованное реле действует на компенсацию магнитного напряжения постоянного магнита противоположным магнитным полем тока в катушке.

Тип задачи
Осесимметричная мультифизичная задача Магнитостатики и Нестационарного магнитного поля.

Геометрия

Дано
Коэрцитивная сила постоянного магнита H_c = 500 кА/м;
Число витков обмотки: 312;
Номинальное напряжение: 3.5 В.
Магнитопровод и якорь сделаны из стали с нелинейной характеристикой намагничивания B(H):

Задание
Определить временную зависимость силы тяги после включения реле.

Решение
Первоначально ток равен нулю. Плунжер втягивается притяжением от постоянного магнита. Начальное состояние моделируется в задаче магнитостатики.
Затем включается напряжение, и ток в катушке изменяет распределение магнитного поля и силу, действующую на плунжер. Переходный электромагнитный процесс, который приводит к стабилизации распределения поля и тока в цепи, моделируется в задаче нестационарного магнитного поля. А связанная задача магнитостатики обеспечивает начальное распределение магнитного поля, вызванного постоянным магнитом.

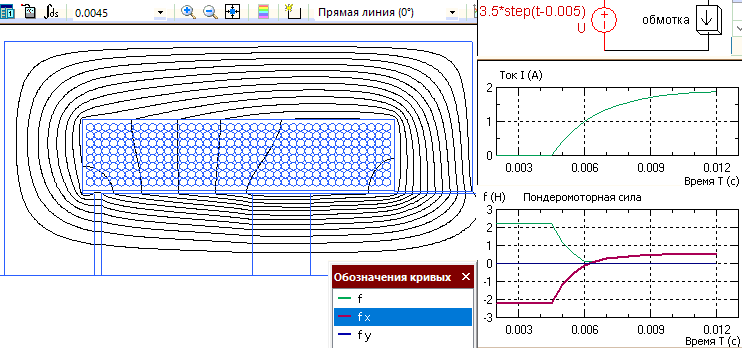

Результаты:
Напряжение включается в момент 4.5 мс. В момент 6.3 мс сила тяги плунжера меняет направление.
