Параллельные сечения - срезы

Сечение модели плоскостью позволяет увидеть распределение поля не только на видимых гранях модели, но и внутри нее. Однако, во многих случаях, более полную картину характера распределения поля можно получить, рассматривая поле не в единственной плоскости сечения, а на нескольких параллельных сечениях. Для этого используется презентация Параллельные сечения (Срезы). Для включения и выключения параллельных сечений используется команда Параллельные сечения в меню Вид или кнопка на панели инструментов картины поля.

Аналогично презентации секущая плоскость, при включении параллельных сечений появляются интерактивные органы управления - плоскость и нормаль к ней, - перетаскиванием которых можно установить нужную ориентацию семейства секущих плоскостей.

В параллельных сечениях изображается цветная заливка выбранной физической величины. При включении параллельных сечений, цветные поверхности автоматически выключаются, чтобы не заслонять срезы.

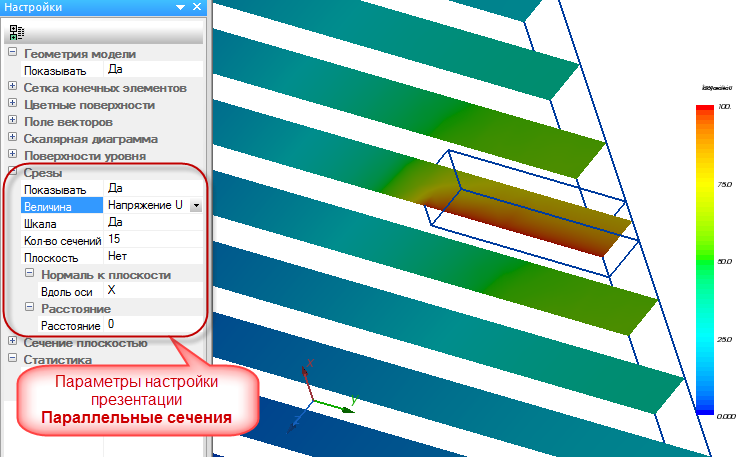

Настройки параллельных сечений включают в себя следующие параметры:

1. Выбор физической величины для изображения на срезах методом цветной заливки. Список доступных величин включает все имеющиеся скалярные характеристики.
2. Показывать или спрятать цветовую шкалу.
3. Количество одновременно видимых параллельных сечений. Можно выбрать значение из списка (рекомендуется), либо ввести собственное значение.
4. Поле Плоскость со значениями Да/Нет включает и выключает видимость секущей плоскости и нормали к ней.
5. Две группы полей Нормаль к плоскости и Расстояние или Точка на плоскости предназначены для управления положением плоскостей сечения в пространстве. Их смысл полностью аналогичен настройкам секущей плоскости.
