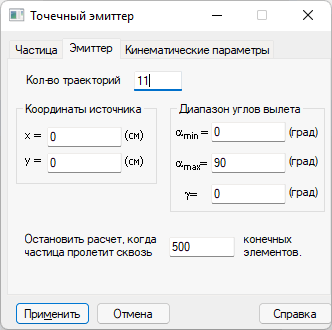

Закладка Эмиттер позволяет указывать параметры монохроматического точечного эмиттера.
В поле Кол-во траекторий можно задать общее число траекторий в пучке. Чем больше Вы задаете траекторий, тем больше времени потребуется для из расчета и построения.
Координаты источника определяют координаты точечного эмиттера. Вы можете ввести координаты вручную или щелкнуть левой кнопкой мыши в окне картины поля. При каждом щелчке мышью вычисляется новое семейство тректорий и стирается предыдущее. Если вы хотите сохранить на экране предыдущее семейство траекторий, щелкните левой кнопкой мыши с нажатой клавишей CTRL.
Диапазон углов вылета определяет верхнюю и нижнюю границы для угла вылета. Угол вылета измеряется между направлением вектора скорости и направлением горизонтальной оси, против часовой стрелки.
Предполагается, что γ (угол между направлением вылета и плоскостью модели), одинаковый для всех частиц в пучке.
Остановить расчет, когда частица пролетит сквозь NNNN конечных элементов. Величина, введенная в поле, ограничивает число конечных элементов, через которые может пролететь частица. Этот ограничение помогает избежать расчета бесконечных петель для замкнутых траекторий.
Каждый раз, когда Вы нажимаете кнопку Применить или щелкаете левой кнопкой мыши в окне результатов, ELCUT пересчитывает траектории и обновляет картинку. Щелчок с нажатой клавишей CTRL отменяет стирание предыдущего семейства траекторий.
