Под магнитной проницаемостью понимают величину отклика материала на приложенное магнитное поле. Магнитная индукция B и напряженность магнитного поля H взаимосвязаны, но форма кривой B(H) различается у разных материалов
|

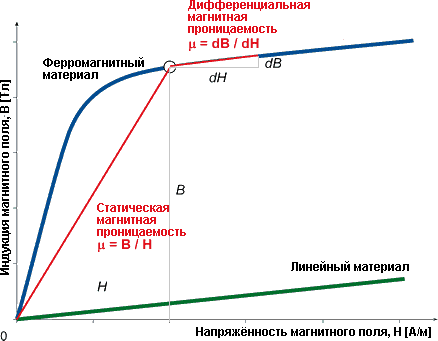

| Рис. Типичные виды кривой намагничивания. |
В ситуациях, когда в рабочем диапазоне эта кривая может быть аппроксимирована прямой линией, магнитные свойства материала могут быть определены одной постоянной величиной называемой магнитной проницаемостью μ = B/H. В нелинейном случае наклон кривой B(H) является переменным, и можно рассматривать два параметра для каждого ее участка:
В большинстве случаев в магнитных задачах ELCUT мы используем термин "магнитная проницаемость" как синоним статической магнитной проницаемости.
Однако, в ситуации, когда нелинейный магнитный материал подвержен воздействию магнитного поля с заметной постоянной составляющей и сравнительно небольшого переменного синусоидального поля, можно избежать необходимости проведения сложного и длительного анализа нестационарного электромагнитного поля для нелинейного случая. Вместо этого можно применить два быстрых решения связанных задач - нелинейной задачи для постоянного магнитного поля для вычисления насыщения среды и получения рабочих точек кривой B(H), и затем - импортировать эти значения в линейную задачу магнитного поля переменных синусоидальных токов. Вторая задача таким образом получит правильные магнитные характеристики для малых отклонений магнитного поля вокруг рабочих точек, вычисленных в первой задаче.
И если была импортирована именно дифференциальная проницаемость - она и будет затем использована в решении связанной задачи и показана в постпроцессоре.
