Геометрическая модель: удаление объектов

Чтобы удалить геометрические объекты:

1. Выделите объекты, которые нужно удалить.
2. Выберите команду Удалить выделенное из меню Правка или контекстного меню.

Если некоторые из вершин являются точками соприкосновения ровно двух ребер, являющихся продолжениями друг друга, после удаления этих вершин такие ребра склеиваются, превращаясь в единственное ребро.

Удаление любой другой неизолированной вершины всегда влечет за собой удаление всех примыкающих к ней ребер. Поэтому, если некоторые ребра, примыкающие к удаляемым вершинам, не включены в список удаляемых ребер сами, они подсвечиваются, и пользователю предлагается подтвердить удаление.

Последнее свойство часто используется для "обрезания излишков" построенных ребер модели.

Пример:

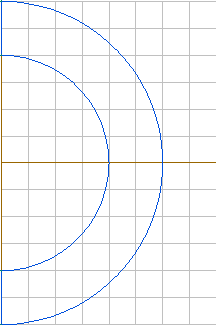

Рассмотрим модель, показанную ниже на Рис.1, где радиусу полуокружностей равны 2 и 3, а их общий центр имеет координаты (0, 0). Предположим, что нам нужно добавить внутри блока несколько параллельных горизонтальных ребер, расположенных на расстоянии 0.5. друг от друга.

Проще всего сделать это следующим образом:

• Установить фокус в окно модели, щелкнув мышью в любом месте внутри него.
• Выбрать пункт Сетка привязки из меню Вид и установить Шаги равные 0.5.
• Нажать клавишу INS для перехода в режим вставки.
• Нажать левую кнопку мыши в точке (0,3) и перетащить указатель в точку (4,3), чтобы создать ребро, соединяющее эти точки.

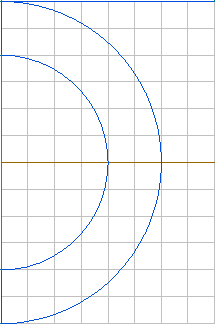

• Нажать клавишу INS еще раз, чтобы выйти из режима вставки. В результате модель примет вид, показанный на Рис.2.

  Рис.1	Рис.2

• Выделить новое ребро путем перетаскивания указателя мыши из точки (-0.25,3.25) в точку (4.25,2.75) с нажатой левой кнопкой.

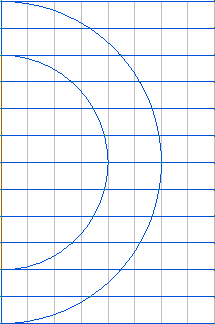

• Выбрать пункт Дублировать выделенное из меню Правка, указать ординату вектора переноса -0.5, а количество Копий - 12 и нажать на кнопку OK. В результате модель примет вид, показанный на Рис.3.
• Выделить правые концы горизонтальных ребер путем перетаскивания указателя мыши из точки (3.75,3.25) в точку (4.25,3.25).
• Выбрать пункт Удалить выделенное из меню Правка и нажать кнопку Да для подтверждения удаления.

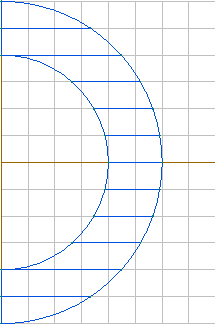

• Выделить левые концы ребер путем перетаскивания указателя мыши из точки (0.25,1.75) в точку (0.25,1.75) и удалить их аналогично правым концам. В результате модель примет требуемый вид (см. Рис.4).

  Рис.3	Рис.4

Клавиша: DEL
