Выделение трехмерных объектов

В трехмерном окне изображены трехмерные геометрические объекты: тела, грани, ребра, вершины. Каждый из объектов может находится в обычном или в выделенном состоянии. Выделение объекта требуется для того, чтобы изменить его свойства (присвоить метку и т.п.), либо спрятать тело, чтобы увидеть объекты, расположенные за ним.

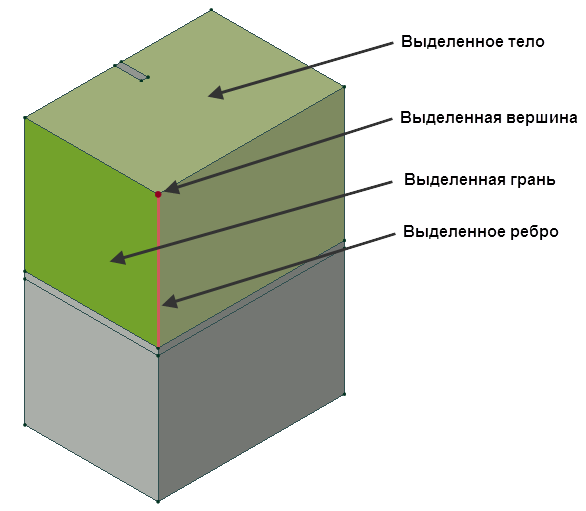

Рис. Примеры выделения геометрических объектов

Выделить объект можно следующими способами:

1. Щелкнуть объект левой кнопкой мыши. Когда указатель мыши проходит над некоторым объектом, последний подсвечивается - это позволяет заранее понять, что именно будет выделено при щелчке.
   Первый щелчок в грань вызывает выделение грани. Повторный щелчок в ту же грань выделяет тело, которому принадлежит грань. Каждый следующий повторный щелчок в грань вызывает переключение между режимом выделения граней и тел.
   Чтобы выделить несколько объектов, нужно при щелчке мыши держать нажатой клавишу CTRL. При этом выделяются объекты той же размерности (грани или тела соответственно).
2. Щелкнуть мышью метку объекта в окне задачи - в этом случае выделяются все объекты данной размерности, помеченные выбранной меткой.
3. Выделить группу объектов резиновым прямоугольником. Для этого используется жест перетаскивание правой кнопкой мыши. В зависимости от направления перетаскивания выделение работает по-разному:
   1. Перетаскивание слева направо вызывает выделение только тех объектов, которые оказываются целиком внутри прямоугольника.
   2. Перетаскивание справа-налево вызывает выделение объектов, находящихся строго внутри прямоугольника и объектов, которые пересекаются сторонами прямоугольника.

Ниже приведен пример выделения прямоугольником справа-налево и слева-направо:

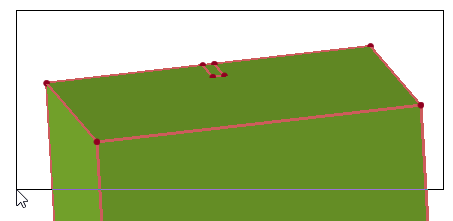

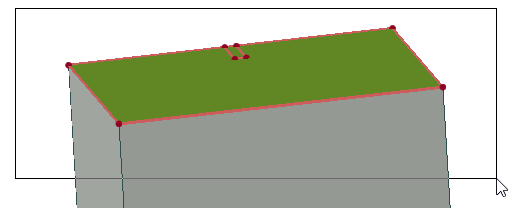

Движение справа налево	Движение слева направо
