Все размеры даны в сантиметрах
Этот урок называется Подковообразный магнит. Он основан на примере Magn1, описанном в Руководстве пользователя ELCUT. Посмотрите описание этого примера, если Вы его не видели раньше.

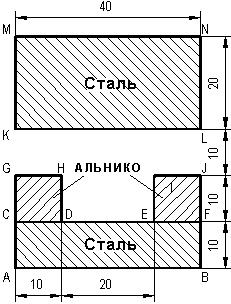

Модель состоит из постоянного магнита и стального якоря, расположенных в воздухе. Постоянные магниты сделаны из сплава АЛНИКО. Намагничивающая сила направлена вдоль вертикальной оси и противоположна для левого и правого магнитов.
Все размеры даны в сантиметрах
Необходимо определить, как изменяется сила, действующая на стальной якорь, в зависимости от расстояния между якорем и магнитом. Можно также исследовать, как коэрцитивная сила магнита АЛНИКО влияет на механическую силу.
Рассмотрим два способа решение данной задачи
Урок 1: Использование существующей задачи. Сначала мы будем использовать существующую задачу и напишем очень простое приложение на Visual Basic (или Visual Basic for Application), которое будет производить последовательные вычисления механической силы. Из этого урока Вы узнаете, как создавать новый проект в VB или VBA, запускать ELCUT, открывать и изменять существующую задачу, геометрическую модель, файл описания физических свойств, решать задачу, анализировать результаты, вычислять локальные и интегральные величины.
Урок 2: Создание новой задачи. В этом уроке мы решим нашу задачу, создав все документы заново. Вы узнаете, как создать новые задачу, геометрическую модель и документ описания физических свойств.
