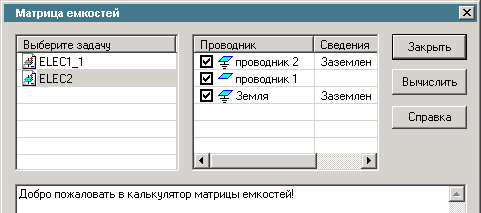

Надстройка вычисления матрицы емкостей подключается к меню ELCUT как обычная надстройка. По умолчанию, она уже установлена и может быть запущена командой Матрица емкостей из меню Сервис. Если в этот момент в ELCUT открыта хотя бы одна задача электростатики, то появится окно калькулятора емкостей, верхняя часть которого приведена на рисунке:
В левом списке выберите интересующую Вас задачу. При этом в списке проводников (справа) появится перечень всех меток ребер и вершин, которые ELCUT трактует как проводники. Значки слева от имени меток соответствуют значкам ребра и вершины ELCUT.
Щелчком мыши в колонке Сведения Вы можете установить или снять заземление любого из проводников. Заземление означает, что потенциал соответствующего проводника равен нулю и для него не вычисляются частичные емкости.
Убрав флажок слева от имени метки, можно исключить её из расчета. Исключение означает, что метка не будет участвовать в вычислении матрицы емкостей, но, в отличие от заземления, ей не будет приписан нулевой потенциал.
Сформировав список проводников, участвующих в расчете, нажмите кнопку Вычислить и дождитесь результата.
Окно результатов для задачи из 4-х проводников выглядит следующим образом:
Список проводников
0. метка = проводник 2
1. метка = проводник 1
2. метка = Земля Заземлен
3. метка = проводник 4
4. метка = проводник 3
Энергия:
Шаг 0 Энергия W = 4.3385e-007
Шаг 1 Энергия W = 4.2489e-007
Шаг 2 Энергия W = 1.2484e-007
Шаг 3 Энергия W = 1.0552e-008
Шаг 4 Энергия W = 8.1934e-007
Шаг 5 Энергия W = 5.499e-007
Шаг 6 Энергия W = 4.4428e-007
Шаг 7 Энергия W = 5.4576e-007
Шаг 8 Энергия W = 4.3508e-007
Шаг 9 Энергия W = 1.3535e-007
Энергия:
0 1 2 3
0 4.3385e-007 8.1934e-007 5.499e-007 4.4428e-007
1 4.2489e-007 5.4576e-007 4.3508e-007
2 1.2484e-007 1.3535e-007
3 1.0552e-008
Коэффициенты электростатической индукции
0 1 2 3
0 8.6769e-011 -3.9394e-012 -8.7941e-013 -1.149e-014
1 -3.9394e-012 8.4978e-011 -3.977e-013 -3.593e-014
2 -8.7941e-013 -3.977e-013 2.4969e-011 -4.5687e-015
3 -1.149e-014 -3.593e-014 -4.5687e-015 2.1105e-012
Собственные и взаимные частичные емкости
0 1 2 3
0 8.1939e-011 3.9394e-012 8.7941e-013 1.149e-014
1 3.9394e-012 8.0605e-011 3.977e-013 3.593e-014
2 8.7941e-013 3.977e-013 2.3687e-011 4.5687e-015
3 1.149e-014 3.593e-014 4.5687e-015 2.0585e-012
Здесь под заголовком Список проводников перечислены проводники с присвоенными им порядковыми номерами.
Далее идут результаты вычисления энергии в частных задачах, сначала в столбик, а затем в форме верхне-диагональной матрицы.
Далее под заголовком приводится матрица коэффициентов электростатической индукции, и ниже, под заголовком Собственные и взаимные частичные емкости - матрица собственных и частичных емкостей. Чтобы найти соответствие между номером проводника и его меткой, пользуйтесь списком проводников (выше).
Любой текст из окна результатов можно скопировать в буфер обмена (Ctrl+C или команда Копировать в контекстном меню).
