Отталкивание кольцевых постоянных магнитов

Два одинаковых постоянных магнита отталкиваются друг от друга.

Тип задачи:

Осесимметричная задача магнитостатики

Геометрия:

D1 = 2" (50.8 мм) внешний диаметр кольцевого магнита;
D2 = 0.5" (12.7 мм) внутренний диаметр кольцевого магнита;
l = 0.75" (19.05 мм) - толщина магнита;
δ = 0.5" (12.7 мм) - расстояние между магнитами;

Дано:
магнит марки N35, Hc = 954930 А/м, Br = 1.26 Тл.

Задание:
Рассчитать силу отталкивания двух постоянных магнитов.

Решение:
Для расчета пондеромоторной силы необходимо окружить контуром интегрирования один из магнитов.

Результат:

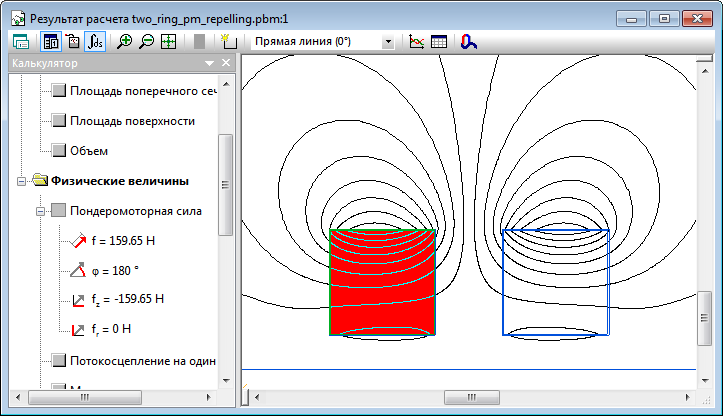

Сила отталкивания двух постоянных магнитов: f = 160 Н

Значение, приводимое фирмой-изготовителем www.kjmagnetics.com: f = 175 Н (38.51 фунта, 1 фунт = 4.54 Н)

Загрузить файлы задачи.
