Энергия магнитного поля в зазоре сердечника

плотность магнитной энергии в зазоре ферромагнитного сердечника, воздушный зазор энергия

Магнитопроводы изготавливаются из ленты с нанокристаллической структурой марки 5БДСР на основе железа П-образной формы. Магнитопроводы используются в измерительных трансформаторах тока, высокочастотных силовых трансформаторах, в сигнальных трансформаторах и дросселях систем связи и в радиоэлектронных устройствах.

Тип задачи
Плоско-параллельная задача магнитного поля переменных токов.

Геометрия
Энергия магнитного поля в зазоре сердечника Разрезной П-образный магнитопровод с прямоугольным окном и одним функциональным зазором 70 мм 1.2 мм 10 мм 80 мм Сердечник Зазор I+ I-

Дано
Площадь поперечного сечения обмотки = 8.49 см²;
Глубина сердечника Lz = 10 мм;
Зазор δ = 1.2 мм;
Полный ток I = 367 A-витков, частота f = 6 кГц.

Задача:
Оценить плотность энергии в функциональном зазоре разрезного П-образного магнитопровода

Решение
Спроецировав П-образный магнитопровод на соответствующую плоскость, задачу можно решить как плоскую 2D задачу магнитного поля переменных токов.

Результаты:
Катушка создает поток в сердечнике с магнитной индукцией 0.34 Тл, что позволяет запасти 5 мДж энергии (средняя плотность энергии в воздушном зазоре 25 кДж/м³). При этом собственные потери сердечника составляют 4.8 Вт.

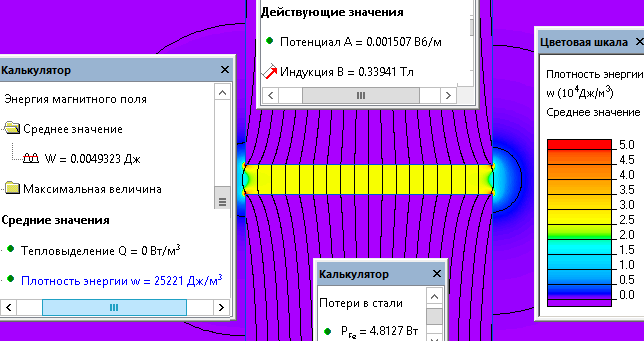

Распределение плотности энергии в функциональном зазоре разрезного П-образного магнитопровода:
Энергия магнитного поля в зазоре
